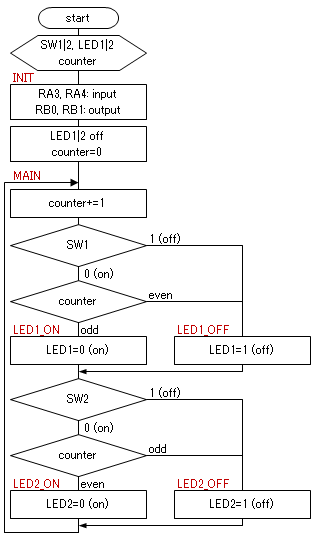

■STEP６　解答例 　以下に示す内容のプログラムを作成し，その「フローチャート」と「ソースコード」を示しなさい． プロジェクト名 step06 内容 6.1に記載の仕様を満たすこと 正解例オブジェクトコード step06.hex ◆解答例 　【６．２　アルゴリズム例】に習って作成した例． フローチャート例 ソースコード例 ;*********************************************************** ;       step06 for PIC16F84A ;       step06.asm, H. OSADA, Nov. 2024 ;*********************************************************** ; ;================================================= ;  definitions ;================================================= ;- hardware -----------------------------------         LIST P=PIC16F84A         #INCLUDE "P16F84A.INC" ;         __CONFIG _HS_OSC & _WDT_OFF & _PWRTE_ON & _CP_OFF ; ;- constant label ----------------------------- SW1     EQU     003H    ;RA3 SW2     EQU     004H    ;RA4 LED1    EQU     000H    ;RB0 LED2    EQU     001H    ;RB1 ; ;- file register ------------------------------         CBLOCK 0CH                 counter         ENDC ; ;================================================= ;  run start ;================================================= ;- reset start --------------------------------         ORG     0         GOTO    INIT ; ;- interrupt start ----------------------------         ORG     4         GOTO    ISR ; ;- initialize --------------------------------- INIT         BSF     STATUS,RP0      ;Bank0->Bank1         MOVLW   018H         MOVWF   TRISA         CLRF    TRISB         BCF     STATUS,RP0      ;Bank1->Bank0 ;         BSF     PORTB,LED1         BSF     PORTB,LED2               CLRF    counter ; ;================================================= ;  main routine ;================================================= MAIN         INCF    counter,F ;         BTFSS   PORTA,SW1         GOTO    LED1_ON         GOTO    LED1_OFF LED1_ON         BTFSS   counter,0         GOTO    LED1_OFF         BCF     PORTB,LED1         GOTO    LED1_END LED1_OFF         BSF     PORTB,LED1 LED1_END ;         BTFSS   PORTA,SW2         GOTO    LED2_ON         GOTO    LED2_OFF LED2_ON         BTFSC   counter,0         GOTO    LED2_OFF         BCF     PORTB,LED2         GOTO    LED2_END LED2_OFF         BSF     PORTB,LED2 LED2_END         GOTO    MAIN ; ;================================================= ;  interrupt service routine ;================================================= ISR ;** procedure ; ;================================================= ;  subroutine ;================================================= ;** procedure ; ;***********************************************************         END
